Panorama foto's

Ik maak regelmatig foto's van de vorderingen van de bouw. Omdat ik vaak met de fiets kom heb ik altijd de Canon Powershot S70 mee. Dit is een 7 megapixel camera met een groothoeklens van 28 mm, dit vergeleken met een normale kleinbeeldcamera. Ik slaag er niet in om de hele bouwplaats op de foto te krijgen. Daarom maak ik vandaag vanaf twee posities, één vanaf de voorzijde vlak onder de webcam en één vanaf de grote hoop zand aan de achterkant van de bouwplaats, 7 tot 10 foto's. Ik maak ze uit de hand en zorg voor voldoende overlap. Vanavond zal ik kijken of ik er panorama's van kan maken.

Ik zie vanmorgen dat vader Offeringa de bekisting van de vloer al verwijdert. Hij kan al op het beton lopen. Hij haalt de planken er nu af en poetst ze zorgvuldig schoon om deze voor volgende klussen direct weer te kunnen gebruiken.

Thuisgekomen struin ik het internet af op zoek naar bruikbare 'stitch' software om de panorama's mee samen te stellen. Na verschillende programma's te hebben gedownload en geprobeerd, is er één die met kop en schouders boven de rest uitsteekt. Dit is Calico, notabene nog betasoftware. In de uiteindelijke resultaten zitten overal de Calico logo's ingebakken. Dat is niet mooi, daarom maak ik de 39 US dollar over en krijg onmiddellijk de licentiecodes om strakke beelden te maken.
Ondanks de donkere en grijze weersomstandigheden, de flits gaat zelfs automatisch af, vind ik het resultaat prima. De volgende keer zal ik wat minder groothoekige opnamen maken, er ontstaan dan minder gebogen lijnen.

Draagvloer gestort

Om 0.800 uur zie ik op de webcam dat de ploeg klaar staat om de draagvloer van de begane grond te storten. Jan Niele is weer meer de platte wagen en de trekker onderweg om de mortel van de overkant van het water uit de grote betonwagen te halen. Vervolgens wordt deze met een kraantje in de betonsilo gestort. Van daaruit wordt de cement over de vloer uitgekruid. Totaal 20 m3 beton wordt uitgesmeerd, best heel veel.
Om even voor enen is de klus geklaard en ziet de draagvloer er uit als een biljartlaken.
Om 13.00 uur ben ik op De Woude. De mannen staan bij elkaar te praten en ik maak een foto van de noeste werkers. Links staan William en Johan. Helemaal rechts Jan Niele en de man in de rode trui is vader Offeringa.

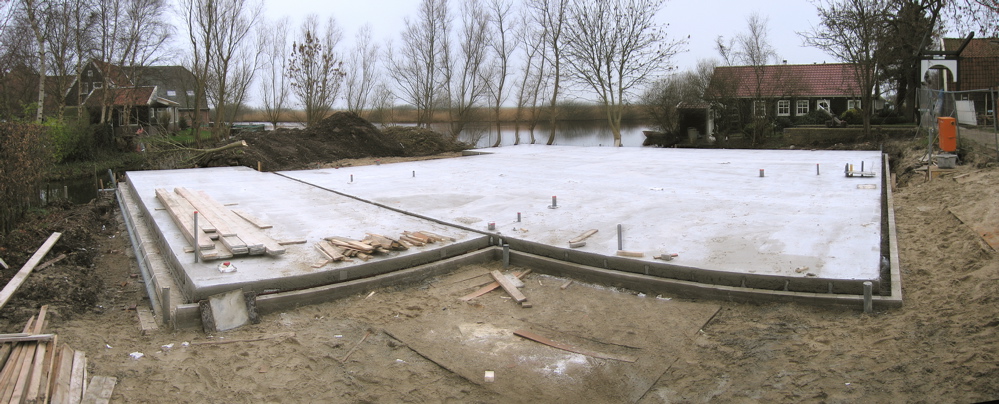

Bij het vertrek maak ik nog een tweetal foto's die ik van plan ben tot een panorama samen te voegen. Het redelijke resultaat staat hierboven. Voor een goed panorama moeten er meer foto's worden gemaakt dan 2. Ik zal morgen even kijken of me dat lukt.

Tempex vloerisolatie

Vandaag zullen de Tempex isolatieblokken worden geplaatst. Tot half twee lijkt er niks te gebeuren. Even na half twee ligt er plotseling een enorme stapel Tempex vlak voor de webcamera. Met vier man worden de spierwitte kunststof blokken in rap tempo over de vloer verspreid en netjes pas gemaakt. Alle doorvoeren moeten worden uitgespaard zonder dat de passing te ruim mag worden. Het is tenslotte isolatiemateriaal.
Om 17.00 uur is de klus geklaard en is het gisteren nog betonnen uiterlijk veranderd in een fraaie witte vloer.

Wim,
Wordt het toch nog een witte Kerst op de Woude.... met al die piepschuimblokken! Leuk dat op de foto te zien is dat zowel William, Johan en hun pa aan het werk zijn. Vanochtend nog even contact gehad met William. Dat kruipluik achter de voordeur komt er. Bovendien komt er nog eentje t.p.v. de bijkeukendeur (waar precies moet nog even bekeken worden) zodat ook onder het linkerveld gekomen kan worden. Zelfs bij de badkamer denkt William nog een sparing te houden al was het alleen al om voor het werk onder de vloer te kunnen komen.
Vandaag gaan de broodjes er op, krimpwapeningsnetje, houten schotjes er langs en morgen zal de drukvloer gestort worden. Dan kan het gedurende de Kerst mooi uitharden.
Thomas

Betonnen dwarsliggers geplaatst

Vanmiddag ga ik eerst met collega Michel Wijn op De Woude de webcam iets verschuiven in de behuizing. De lens staat vlak voor het ruitje en condens dat ontstaat door de warmere lens kan niet makkelijk meer verdampen.
Ik maak een foto van de bouwplaats waar nu alle betonnen dwarsliggers op de fundering zijn geplaatst. Tussen deze dwarsliggers zal morgen Tempex isolatieschuim worden aangebracht. Daarna zal er wapening op worden gelegd en vrijdag zal er een cementen vloer worden gestort.
Ik hoor dat de vrachtwagen met betonnen liggers wat aan de zware kant is. Dat levert moppers op van een bewoner.
Ik maak een praatje met de vader van William Offeringa, aardige baas met nog ouderwets degelijke opvattingen over kwaliteit.
Teruglopend naar de pont komt de schoolbus de kinderen die in West-Graftdijk op school gaan, terug brengen. Ik maak een foto van zeker wel 15 enthousiaste kinderen op de pont.
Ik rij terug naar huis om een paar kistjes wijn op te halen. De 'paarden die de haver verdienen' moeten het ook wel krijgen.
Om half vijf is er in Oterleek een bouwvergadering. Thomas haal ik van zijn werk in Alkmaar en we rijden naar Rob Verbart. Daar zijn William en de tekenaar Richard al met Rob in gesprek.
We nemen alles nog een keer door en nemen weer een aantal besluiten om de boerderij nog authentieker te maken. Dat betekent dat het ontwerp van de boerderij behoorlijk op de schop gaat. In het originele ontwerp is een stalen vierkant getekend. Echter, met een sprong van de vierkantspalen op de eerste verdieping. De palen lopen niet rechtdoor naar boven. Met een houten vierkant is dit uiteraard een must. De stolp wordt geheel opnieuw door Richard in AutoCad getekend en dan worden de mogelijkheden gevisualiseerd om het vierkant van de begane grond vloer tot en met de bovenkant van het vierkant te kunnen zien.
Het metselwerk is eenvoudig van opzet. Nu de voorzijde van de stolp wat hoger wordt gemaakt, is de mogelijkheid om zogenaamde hanenkammen boven de ramen te metselen wel heel aantrekkelijk. Dat besluiten we dan ook te doen.
Bij het vertrek laat Rob ons een stel darsdeuren zien met de afmetingen van 3.00 x 1.50 meter. Precies zulke deuren zullen in onze stolp ook worden geplaatst. Heel imposant.

Opmetselen en afvoeren compleet

Via de webcam kan ik mooi meekijken. Het is dan ook geen verrassing als ik de vorderingen op de bouw in real life aanschouw. Vanmorgen fiets ik naar de bouwplaats om te zien dat de regenwaterafvoeren al compleet zijn aangebracht. Zelfs de afvoer naar het Dampie is al gemaakt. Die zal straks door de nieuwe beschoeiing moeten worden gevoerd. Door de nieuwe beschoeiing zal ook een aantal drainage-afvoeren worden geleid. Het land ligt laag en zonder drainage is het een goed deel van het jaar tamelijk zompig.
Ook alle afvoeren voor de keuken, badkamer en de toiletten zijn gemonteerd. Op de funderingsbalken zijn twee lagen kalkzandsteen gemetseld met hier en daar uitsparingen. Dit zal ongetwijfeld voor ander installatiewerk zijn.
Tenslotte hebben de mannen veel nieuw schoon zand aangevoerd en aan de voorzijde van de fundering aangevuld. Zo kunnen ze makkelijk van de dijk op het werk lopen.
Het ziet er allemaal degelijk en verzorgd uit. De complimenten van de buurtbewoners zijn dan ook niet van de lucht.
Komende vrijdag, voor de Kerst dus, zal de complete begane grondvloer worden aangebracht.
Ik spreek René Hoogland van de Dorpsraad. Ook hij is blij dat het zo vlot verloopt.

Afvoeren en start opmetselen

Deze week zijn de afvoeren gemonteerd en is het opmetselen van het 'vuile werk' begonnen. Hiermee wordt bedoeld het metselen van enkele lagen kalkzandsteen waarop straks de begane grond vloer wordt aangebracht. Ik kon na dinsdag zelf niet meer naar de bouw toe en dus plaats ik een opname van de webcam van donderdag. Je ziet hier dat de afvoeren gemonteerd zijn en dat de kalkzandstenen klaarliggen om gemetseld te worden.
Ik heb even contact met Rob Verbart, de timmeraannemer. Komende week zullen we, Rob Verbart, William Offeringa, Thomas Knijnenburg en ik elkaar ontmoeten om wat puntjes op de i te zetten.

Fundering perfect en opname beschoeiing

De bekisting is dinsdag verwijderd en is er door twee man de hele dag gewerkt aan de afwerking van de fundering. Nu is mooi te zien waar de 4 opzetstukken voor de vierkantspalen staan. Uiteraard had ik dat door de webcam al gezien.
De fundering ziet er schitterend strak uit, heel mooi werk.
Vandaag worden de eerste partijen gasbetonblokken en kalkzand stenen op de bouwplaats afgeleverd. De vader van William zal morgen met opmetselen beginnen.

Vanmiddag heb ik een afspraak met Anne Nagelhout. De mensen van firma Nagelhout zijn uitstekende weg- en waterbouwers. Zij hebben bij de jachthaven Zwaansmeerpolder 900 meter steiger en 400 meter damwand aangelegd. Nagelhout inventariseert de situatie en zal voor 100 meter beschoeiing een aanbieding doen. De diepte rond het hele terrein is gemiddeld 70 cm. Dat zal betekenen dat de lengte van de beschoeiingsplanken ruim 3 meter zal worden. Op de meeste plaatsen zal met betonnen ankerplaten worden gewerkt. Op één plaats wordt de minimum lengte van de ankerstangen van 4 meter niet gehaald. Daar zal de beschoeiing aan de fundering van de stolp worden verankerd.
Rond de boerderij kan hij met de kleine kraan komen, voor de beschoeiing aan de Markervaart zal hij met het grote kraanschip voor de wal komen. Daar moeten ook de grote steiger en de achterpalen komen. Ook zal Nagelhout een prijs maken voor de steigertjes en het zwemplateau t.b.v. de Dorpsraad.

Fundering bij daglicht

Bij daglicht is de grote betonmixer aan de overkant van de Markervaart te zien. Aan het eind van de werkzaamheden, dat is rond 12.00 uur, worden de opzetten van de vierkantspalen gestort.

Storten beton fundering

Ze waren er vanochtend allemaal klaar voor! Jan en Michel Niele waren er met een shovel om alvast de cementsilo overeind te zetten en, terwijl ik naar mijn werk reed, kwamen er vijf aan om straks met de kruiwagens te gaan crossen. Toen ik het pont afreed kwam net de eerste betonmixer eraan. Minette maakt straks foto's. Die zal ik morgen sturen.
Mooi dat de camera werkt! Ik heb geprobeerd op jouw website te komen maar waarschijnlijk heb ik het verkeerde wachtwoord ingevuld of ben ik de vorige vergeten! Dus kom ik er niet op......
Ben benieuwd hoe het werk er vanavond bij ligt. Dat zal wel goed zijn want dat kun je wel aan William overlaten.
Thomas

Om 07.03 uur gaan de bouwlampen aan en de webcam registreert dat er een 'leger' van 6 man op bouwplaats bezig is. Er staat een grote betonmixwagen aan de overkant. De beton wordt in een platte wagen gestort en met de pont overgezet. Een shovel schept de specie in een cementsilo waaronder de mannen steeds hun kruiwagens vullen. Dan rijden ze met de volle kruiwagens over brede planken naar de plek waar ze de beton in de bekisting storten. Met een elektrische 'verdichter' wordt de lucht uit de beton getrild. Tenslotte wordt de bovenkant van de funderingsbalk mooi afgesmeerd. Als laatste wordt op de positie van de vierkantsbalken een verhoging aangebracht. Hier moeten straks de vierkantsbalken worden geplaatst.
Alle foto's: Minette Schiphorst

Webcam nu OK

De webcam werkt prima, maar er blijft condens in het beeld zichtbaar. Ik fiets met de Quest naar de Woude en maak het frontglas schoon. De cameralens zit te dicht bij het frontglas en er kan onvoldoende luchtcirculatie ontstaan. Thuisgekomen ziet het beeld er prima uit, een voorbeeld van 16.19 uur gaat hierbij.
Zelfs in het bijna donker blijft het beeld verrassend goed.

Gesprek met Dorpsraad

Vanmorgen om 10.00 uur heb ik een gesprek met René Hoogland en Jeroen van der Meer van de Dorpsraad over het gebied aan de Markervaart voor de boerderij. Tijdens de wandeling naar de woning van René Hoogland kom ik de zojuist vertrekkende aannemer tegen. Ik maak kennis met de vader van William Offeringa. Zij hebben de fundering voorzien van planken om de kruiwagens met cement uit te kunnen rijden. Het voorrijden van een grote betonmixer en in één keer de fundering volspuiten is er niet bij, veel te groot en te zwaar. De grote betonmixwagen zal aan de andere kant van het water blijven en met kleine karren zal de cement met de pont worden overgezet.

Het wordt een prettig gesprek met René en Jeroen, de belangen lopen goed synchroon.

Thomas heeft affiches opgehangen waarin begrip wordt gevraagd voor de mogelijke overlast tijdens het storten van het cement t.b.v. de funderingsbalken.

Installatie webcam

Vrijdagmorgen, stromende regen en harde wind. Vanmorgen ga ik met collega Michel Wijn de webcam installeren. Mijn a.s. buurman wil zijn ADSL verbinding wel 'lenen' om de plaatjes te kunnen doorgeven. Wij gebruiken een Apple Powerbook 12" voor het processen en doorgeven van de beelden. Minette laat ons geduldig rommelen en belt zelfs twee keer zoon Felix om de benodigde wachtwoorden en toegangscodes tot hun router. De toch wel imposante camera in zijn royale behuizing bevestigen we aan een lantaarnpaal die diagonaalsgewijs over de bouwplaats kan kijken.

Bekisting fundering gereed

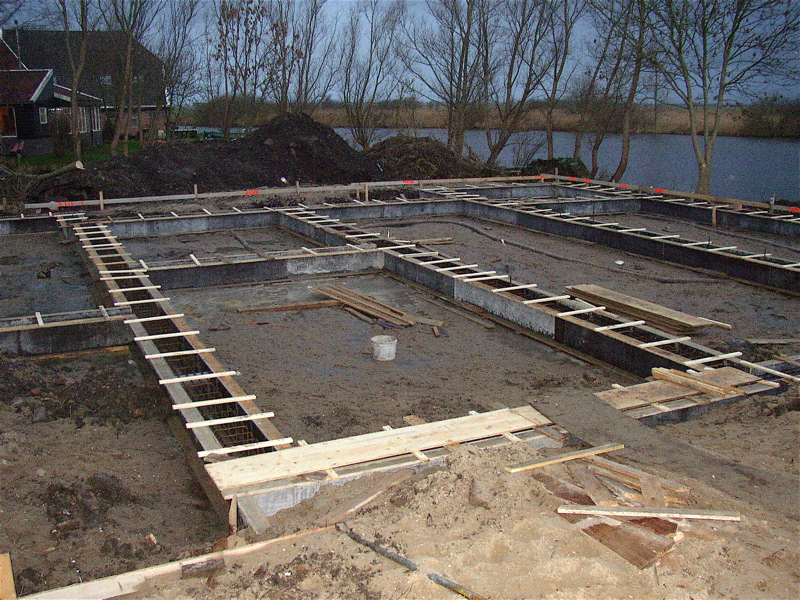

Gisteren is er toch nog heel wat werk verricht. Zij beginnen blijkbaar telkens wat later opdat zij gewoon bij daglicht aan de gang kunnen. Gisteren zijn alle werkvloertjes van beton afgemaakt en de wandbekistingen voor de te storten balken zijn gesteld. De wapening zit er ook al in dus.... laat het beton maar komen! Ben benieuwd wanneer zij dat gaan uitvoeren, want als eenmaal ontkist is .... dan kan het opmetselen (vuil werk) voor een deel beginnen en dan gaat het hard, dan zie je de boel uit de grond verrijzen! In de bekistingen zijn, waar nodig, pvc-doorvoeren gesteld (zie foto's) zodat kabels, leidingen enz. makkelijk naar binnen en buiten gevoerd kunnen worden. Ik heb nog geïnformeerd bij collega-constructeurs op mijn werk t.a.v. die opstorten van de betonpalen. Weliswaar zijn die betonnen koppen pas echt hard na 28 dagen maar er is natuurlijk een verschil of je de boel maximaal met gewicht gaat belasten dan wel constructief gewoon verder moet kunnen werken. Nu wordt de boel nog nauwelijks belast. Constructief verder werken kan al onder deze weersomstandigheden na drie dagen. Er is dus niks aan de hand omdat er al veel meer dan drie dagen verstreken zijn..... Toch altijd aardig om even uit te zoeken!
Thomas

Webcam voorbereidingen

De mannen beginnen blijkbaar als het een beetje lichter wordt want gisteren hebben zij toch ongeveer de helft van de balkbekistingen gesteld. Vanmorgen zullen ze dan ook wel wat later beginnen. Er staan natuurlijk geen bouwlampen... Er waren wel een paar hekken omgewaaid die ik inmiddels al weer overeind gezet heb.
Donderdag ben ik vrij dus dan spreek ik ze wel weer. Kan ik even naar de planning vragen.
Wat die router van de computer betreft kreeg ik niet zo'n duidelijk antwoord van mijn zoon. Ik begrijp dat een router een toegevoegd accessoire is? Ik maak er uit op dat wij die niet hebben. Ik zou zeggen, neem het een en ander mee om aan te sluiten....
Thomas

In de laatste alinea antwoordt Thomas op mijn vraag welke router of multi-PC modem hij thuis heeft staan t.b.v. het internet. Ik wil graag een webcam installeren om elke dag te zien wat er gebeurt. Via Thomas' ADSL verbinding kan de webcam met eigen webserver worden geïnstalleerd. De camera, een Axis 2110, zal in een verwarmbare buitenbehuizing worden geplaatst. Afhankelijk van de instellingen kan dan van een volledige videostream tot bijv. 1 plaatje per uur worden gemaakt, bekeken en/of opgeslagen. Aanvankelijk besluit ik om de beelden direct naar mijn werk te sturen. Dat blijkt niet zo'n goed idee, de benodigde bandbreedte gaat ten koste van een al enigzins overbelast netwerk. Dat werk kan beter via een computer elders worden gedaan.
Als de benodigde spullen binnen zijn zou donderdag a.s. de installatie kunnen plaatsvinden.

Voorbereiding fundering gereed

Vandaag fiets ik in de stromende regen naar De Woude. De pontbaas zegt dat de aannemer vandaag - het is nu zaterdag - nog gewerkt heeft.
Ze hebben de bodem van de bekisting gemaakt waarop maandag de houten bekisting zal worden gesteld. De vraag is of dit met al die regen wel gaat lukken.Er moeten 40 cm hoge funderingsbalken worden gestort en ik vraag me af of het betonwerk dat er nu ligt voldoende sterk zal zijn.
Ik maak enkele foto's en zie nu pas thuis dat één van de mannen zijn klauwhamer heeft verloren. Ligt net binnen het bouwvlak bij de sluis.
Voor het fotograferen moet ik de flitser uitzetten. Het is zo donker dat de flits afgaat. Dat levert lelijke witte vlekken in de foto op. De camera, een Canon Powershot S70, kiest een sluitertijd van 1/13 sec en een diafragma van f 2.8.

Basis van de fundering

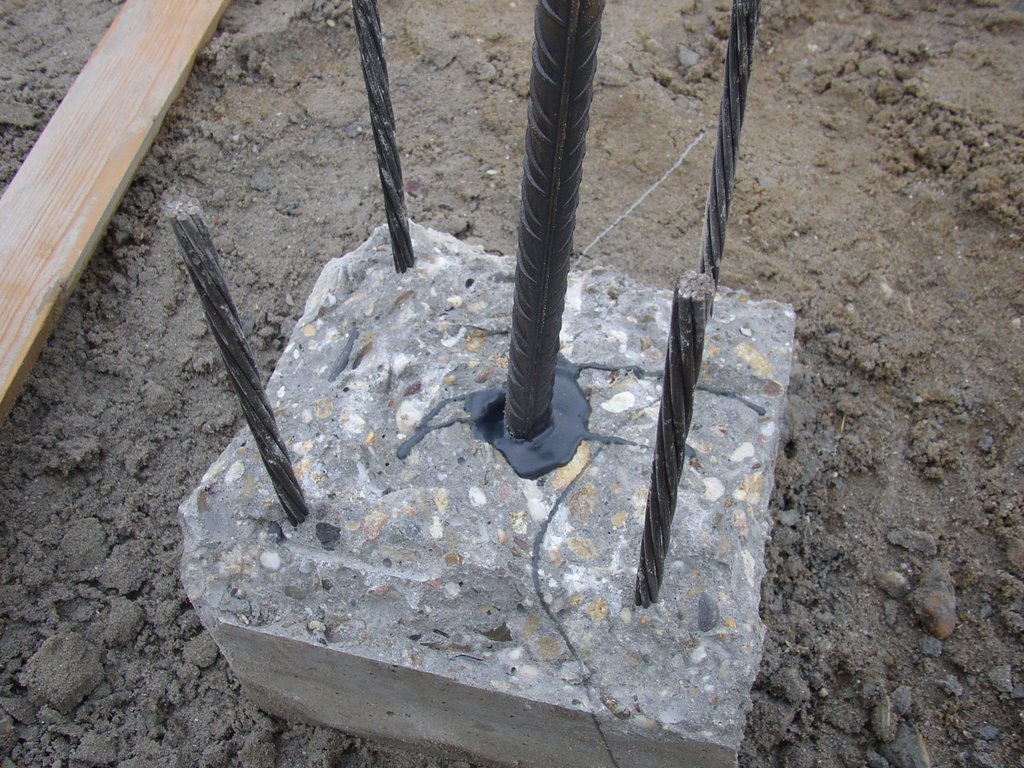

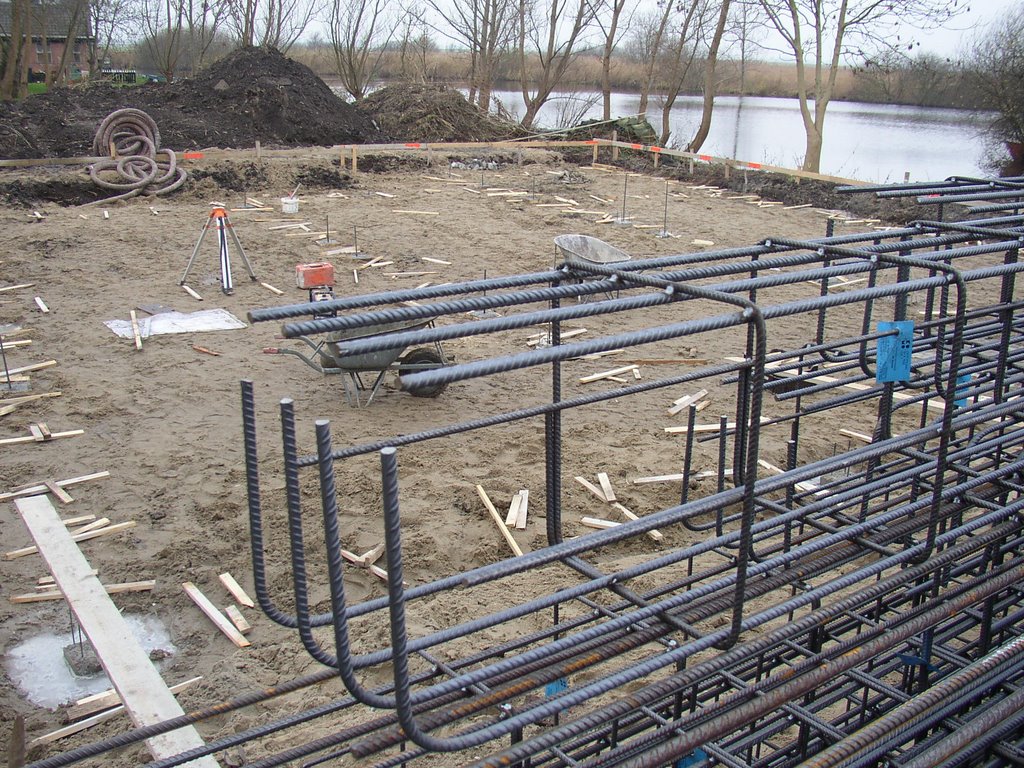

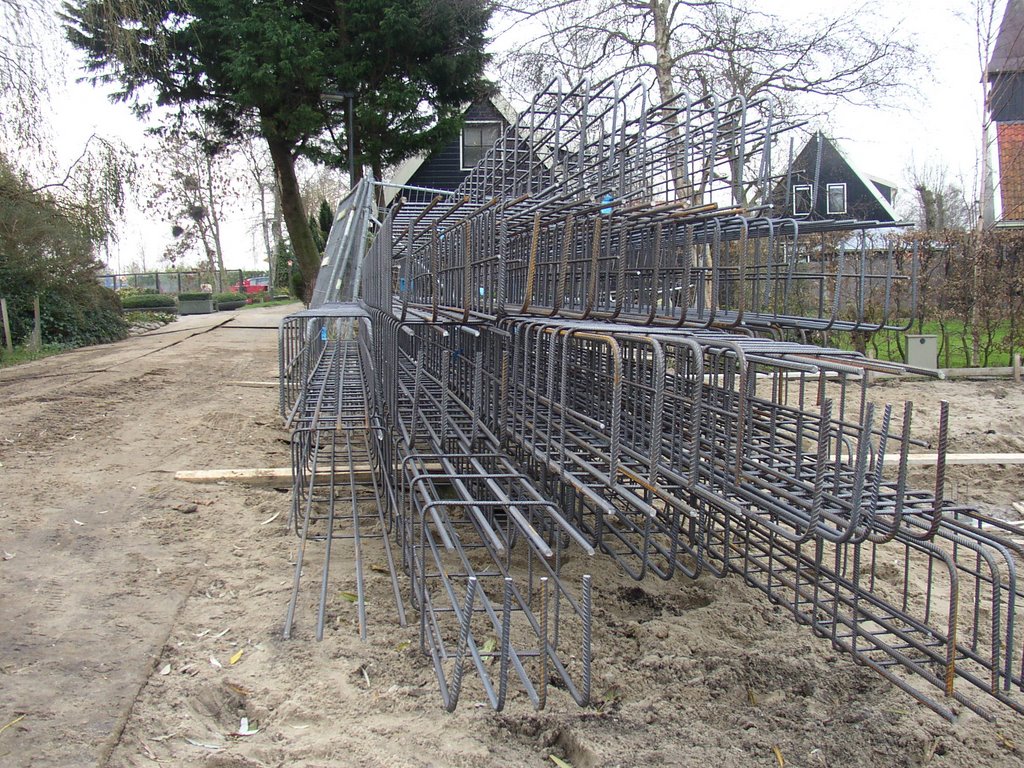

De wapeningsnetten voor de balken liggen op de dijk. De opstorten van de paalkoppen zijn gemaakt. Met een chemische lijm zijn wapeningsstaven rond 20mm ingevoegd. Bij sommige paalkoppen zijn extra kleine wapeningsstangen toegevoegd voor de zekerheid. Ziet er goed uit. Op dit moment zijn Johan met z'n maatje zgn. "stoeltjes" aan het maken. Dat zijn latjes op twee paaltjes waartussen later (zaterdag) een vloertje van beton gelegd wordt. Dat wordt de bodem voor de te storten balken. Vroeger ging op de bodem een verloren bekisting van hout maar dit is een slimmere methode. Maandag worden de bekistingsschotten gesteld met speciale klemmen. De wapening van de balken bestaat uit standaardwapeningen van 4 staven rond 12mm onder en boven en beugels van rond 6-8 om de 20 cm, bij de tussenbalken om de 30 cm.

Als dat er allemaal in zit zul je het snel zien groeien. Let er wel op dat er niet te snel gestort wordt want eigenlijk moet de beton van de opstorten voldoende uitgehard zijn. Beton heeft na 28 dagen pas de eindsterkte bereikt maar is voldoende hard na twee weken om er mee verder te werken. Een week zou te kort zijn!
Thomas

Koppen snellen

Gisteren is er niet gewerkt. Vandaag waren de mannen er weer. De "koppensneller" was bezig met drilboor en aggregaat de paalkoppen in te korten en de wapening bloot te leggen. William en Johan zijn bezig om de bekistingen voor de opstorten te stellen. Bij de helft van de palen moet dat gebeuren, dus een stuk of vijftien palen. Dat viel toch even tegen.... Maar het komt goed.
